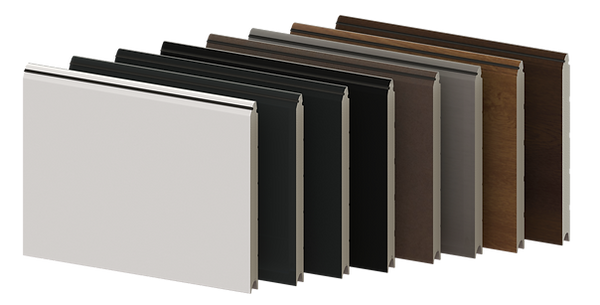

PANELES
para puertas seccionales


Panel Corrugado V

BLANCO

RAL 9010

PainelCanelado500_Branco9010_FrontView.tif

CREMA

RAL 1015

PainelCanelado500_Creme1015_FrontView.tif

GRIS METALIZADO

RAL 9006

PainelCanelado500_CinzaMet9006_FrontView.tif

GRIS METALIZADO

RAL 9007

PainelCanelado500_CinzaMet9006_FrontView

GRIS

RAL7011

PainelCanelado500_Cinza7011_FrontView.tif

GRIS

RAL7016

PainelCanelado500_Cinza7016_FrontView.tif

VERDE

RAL6005

PainelCanelado500_Verde6005_FrontView.tif

VERDE

RAL6009

PainelCanelado500_Verde6009_Frente.tif

MARRÓN

RAL 8014

PainelCanelado500_Castanho8014_FrontView.tif

NEGRO

RAL 9005

PainelCanelado500_Preto9005_FrontView

ROJO

RAL 3000

PainelCanelado500_Vermelho3000_Frente.tif

AZUL

RAL 5010

PainelCanelado500_Azul5010_FrontView.tif

Panel Acanalado V

Acanalado V

Panel Corrugado V

BLANCO

RAL 9010

PainelCaneladoU500_Alumínio_Branco9010_FrontView.tif

Panel Acanalado U de aluminio

Acanalado U Aluminio

Panel Corrugado V

BRANCO

RAL 9030

PainelSuperLiso_500_Branco9010_FrontView.tif

Panel Acanalado U de aluminio

Acanalado U Aluminio

Panel Corrugado V

MADERA

CLARO

PainelCaneladoU_500_MadeiraClara_FrontView.tif

Panel Acanalado U

MADERA

OSCURO

PainelCaneladoU_500_MadeiraEscura_FrontView.tif
Acanalado U

Panel Corrugado V

BLANCO

RAL 9010

PainelUnicanalU_500_Branco9010_FrontView.tif

Panel Unicanal U

MADERA

CLARO

PainelUnicanalU_500_MadeiraClara_FrontView.tif

MADERA

OSCURO

PainelUnicanalU_500_MadeiraEscura_FrontView.tif
Unicanal U

Panel Corrugado V

GRIS

RAL 7016 Estructurado

PainelUnicanalV_500_RAL7016Tex_FrontView.tif

Panel Unicanal V

Unicanal V

Panel Corrugado V

BLANCO

RAL 9010

PainelSuperLiso_500_Branco9010_FrontView.tif

Panel Super Liso

ANODIZADO

PainelSuperliso_500_Anodizado_FrontView_

NEGRO

RAL 9005 Texturado

PainelSuperliso_500_RAL9005Tex_FrontView

GRIS

RAL 7016 Estructurado

PainelSuperliso_500_RAL7016Tex_FrontView.tif

GRIS

RAL7016


MADERA

OSCURO

PainelSuperliso_500_MadeiraEscura_FrontView.tif

MADERA

CLARO

PainelSuperliso_500_MadeiraClara_FrontVi

CORTEN

Super Liso

Panel Corrugado V

BLANCO

RAL 9010

PainelAlmofadado_500_FrontView.tif

Panel Cuarteron

Cuarteron

CARACTERÍSTICAS S


GOMA

Proporciona una perfecta estanqueidad entre paneles.

HOJA DE ACERO o ALUMINIO

Espesor 0,4 mm - 0,7 mm

CONTRA PINZAMIENTO DE DEDOS

HOJA DE ACERO o ALUMINIO

Espesor 0,4 mm - 0,7 mm

PUR DE ALTA CALIDAD

densidad 40Kg/m³ a 45Kg/m³ ± 10%

PLACA DE REFUERZO

en la zona donde se fijan las bisagras y caballetes.

PLACA DE REFUERZO

en la zona donde se fijan las bisagras y caballetes.

ESPECIFICACIONES TECNICAS

La composición de las placas en un perfil con un aislamiento de espuma de poliuretano pourrigide verter formador de una bandeja grande de 500 mm o 610 mm. Il s'adapte latéralement à d'autres panneaux pour couvrir joint la surface. Avec renfort pour la fixation.

DESCRIPCIÓN

PROTECCIÓN DE HOJAS

Todo el panel está cubierto por una película protectora adhesiva que debe retirarse tras su instalación en la parte externa e interna de los paneles.

DIMENSIONES

Espesor: 40 mm ± 2 mm

Ancho: 500 mm y 610 mm ± 2 mm

Longitud: hasta 12500 mm ± 10 mm

PESO

7Kg/m² hasta 11 Kg/m²

MATERIALES

Chapa exterior e interior: Placa en acero galvanizado, prelacado o chapa en aluminio pretratado y prelacado

​

Revestimiento: Primário 5 μm + poliéster 20 a 25μm

​

INúcleo aislante: Espuma de poliuretano sin CFC con una densidad de 40 a 45 kg/m³ ± 10 y conductividad térmica λ = ± 0,020 W/mk

Los paneles sándwich para puertas seccionales Portas Arcuense están certificados según la norma europea EN14509

CONDUCTIVIDAD TÉRMICA

EN 14509 ± 0,025 W / mK

PERMEABILIDAD AL AGUA

EN 12865

TRANSMITANCIA TÉRMICA

EN 14509 0,76 W / m²K

AISLAMIENTO ACÚSTICO AL RUIDO DEL AIRE

EN ISO 140-3

PERMEABILIDAD DEL AIRE

EN 12114

REACCIÓN AL FUEGO

EN ISO 13823 (SBI); EN ISO 11925-2 C - s³, d0

TOLERANCIAS DIMENSIONALES

EN 14509

RESISTENTE AL FUEGO

EN 1365-2

PROPIEDADES MECÁNICAS DEL PANEL Y DE SU INTERIOR

. FUERZA DE ADHESIÓN

EN14509, EN1607 > 0.018 MPa

. MÓDULO DE RESISTENCIA AL CORTE

EN 14509 ≥ 1,80 MPa

. RESISTENCIA A LA COMPRESION

EN 14509, EN 826 ≥ 0,100 MPa

. DENSIDAD

EN 14509 ± 40 Kg / m³ ± 10% a ± 45 Kg / m³ ± 10%

. RESISTENCIA AL CORTE

EN 14509 ≥ 0,080 MPa

Características
Especificaciones Tecnicas
